智能手操器

产品说明:

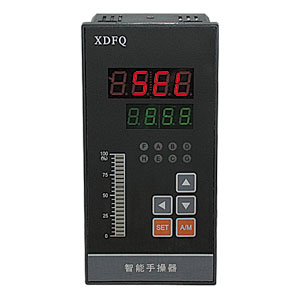

HY-XDFD/Q系列智能手操器

概述

HY-XDFD/Q系列智能手操器，是一台能够替代传统型DDZ型自动化控制系统中的操作器和伺服放大器两台仪表。采用片上系统技术，结构简单，性能优越，质量可靠，双数码加光柱三重显示，美观醒目，可与国内外各种智能调节器或DCS控制系统配套使用，作为主机故障及维修的后备手操输出单元。本系列仪表分为:D型操，Q型操，硬手操。

D型手操器由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后，直接输出正反转电信号驱动电动执行器，控制电机的正反转，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号。

Q型手操器由调节器或DCS传给的控制信号和执行器反馈来的阀门位置信号进行运算后，输出线性电流或电压信号直接驱动气动阀，控制阀门的开关，同时输出阀位信号给调节器。操作器自动转手动时，输出开关量的状态信号给调节器，作为调节器进行阀位跟踪信号。

硬手操由一台无自动控制的操作器，仅接收阀信号，通过人机对话控制输出，输出的信号可以是正反转电信号(D型硬手操)或线性电流电压信号(Q型硬手操)。并通过阀位信号的接收，显示阀位，来确定阀门的开度。

特点

★输入信号可以任意指定选择。

★开机自动或开机先手动(可预置手动输出值)。

★手动状态输出。

★阀位反馈跟踪输出。

★EM1-过程手动功能，初给输出值保持不变，远程手动取消后，可保持手动或返回自动状态。

★EM2-过程手动功能，初始值可预置。

★阀位反馈错误指示，阀位反馈断线可自动进手动。

★跟踪误差错误指示。

★主输入断线故障时输出给电机时控制信号自动保护，并输出故障信号。

★可在表内内置两路16A双向可控硅，直接控制执行机构的电机正反转。

★所有的设置参数可保存10年不丢失。

★系统自动复位，无死机现象。

主要技术指标

★输出信号:4-20mA，0-10mA

★调节器反馈输入:4-20mA，0-10mA，0-5V，1-5V

★阀位反馈输入:0-10mA，4-20mA，0-5V，1-5V

★阀位反馈输出:4-20mA，0-10mA或0-5V，1-5VDC

★手动/自动状态输出: 断，自动状态;

通，手动状态。

★远程手动输入EM1:为低电平，表示有EM1有效;

★远程手动输入EM2:低电平接通有效;断开无效。

★供电电源:220VAC/50Hz或24VDC
