产品名称:

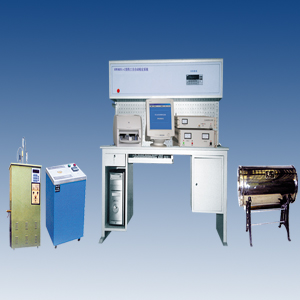

HY8051-C型热工全自动检定系统

产品说明:

HY8051-C型热工全自动检定系统是我公司****开发研制出的热工自动检定产品之一。它是在Windows环境下，完全使用Windows环境下的语言开发出的新一代产品，系统是以高文件微机为核心，配以高精度进口数字万用表，以及低电势扫描开关，功率调节器等构成的测控系统。操作者可在中文Win95/Win98/WinMe操作系统下方便地用鼠标进行全过程的操作，微机系统实时显示检定炉(或油槽等)的控温曲线、温度及检定时间等参数。系统完全按照现行国家计量检定规程进行数据处理，并能打印各种记录表格、检定证书，还可保留原始记录以备将来查阅。系统完全实现了热电偶和热电阻检定过程的全部自动化，即:自动控温、自动检定、自动数据处理、自动打印检定结果。使操作者的劳动强度大大降低，并提高了检定的工作质量。本装置还提供了该系统的认证程序以及数据文件管理程序，为操作者对系统的认证和检定结果的归档、检索和查询提供了方便。

主要性能特点

1、****的操作方式

使用Windows软件编程，完全在Win95/Win98/WinMe操作平台下运行。完全符合Windows环境的操作习惯，窗口接口，下拉式菜单，使用鼠标选择输入参数和进行过程操作，功能强大，使用方便、灵活、快捷。

2、自动化程度高

检定过程连续自动控温、自动检定、自动进行数据处理，自动打印各种检定记录和检定证书。

3、高精度，高分辨率

选用****的六位半高精度进口数表。准确度达0.005％，分辩力0.1μv；0.1mΩ。检测过程中进一步对采样资料进行数字滤波和坏值剔除。

4、显示直观

在检定过程中显示器实时显示检定炉(或油槽等)的温度变化曲线、检定炉(油槽)温度、检定点温度、检定进程、冷端温度、控温偶的毫伏值(控温热电阻的电阻值)和检定时间。

5、功能齐全，配置灵活

★可以检定各种分度号的廉金属热电偶和Ⅱ级贵金属热电偶以及各种分度号的热电阻。

★可以检定两线制(四线制)和三线制热电阻。

★可以对热电阻在同一个温度点进行多批检定;可在不同时间分别检定0℃点和100℃点，程序自动整理合成报表，更切合热电阻检定的实际状况，可有效地提高工作效率。

★具有多种冷端补偿方式。备有零点，输入室温和冷端自动跟踪补偿三种方式供操作者选择。

★可以对补偿导线进行修正，使检定结果更正确。

★可以任意设定温度点。热电偶在300℃～ 1100℃之间，每隔50℃;热电阻在50℃～300℃之间每隔10℃任意设定

★可以在油槽中检定工作用低温热电偶(50℃～300℃)。

★备有多种数表的接口驱动程序，操作者可以在菜单中任意选择，增加了系统配置的灵活性。

★具有手动／自动切换功能，提供特殊情况下操作手段。

6、温度控制精度高，检定时间短

采用多种优化的直接数字元控制算法，并提供多组不同对象的控温参数选择。保证检定过程的温度变化率检定炉小于0.2℃/min;油槽小于0.04℃/min。热电偶一般每个检定点检定时间约30分钟左右：而热电阻约60分钟左右。

7、标准化程度高，报表规范

热电偶、热电阻的检定过程、数据处理、检定记录和检定证书完全符合国家计量检定规程JJG-351- 96;JJG-229-98规程和90温标宣贯手册的要求。尤其是热电阻检定程序已按照国家****颁布的JJG-229- 98规程重新进行了编制。

8、具有系统认证测试功能

系统备有热电偶、热电阻检定装置本身的认证测试模块，可自动对装置检定热电偶、热电阻的总不确定度、重复性误差以及检定炉和油槽的温场进行认证测试，并整理打印出认证报表。为操作者进行系统建标和系统复查带来极大的方便。

9、数据管理功能

系统备有数据文件管理功能，可对检定报表进行存储、归档、检索和查询。操作者可随时查阅或打印任意一次的检定记录报表或检定证书。装置将报表的预览和打印都放在“office97(2000)”下的电子表格 “excel”中进行处理。由于“excel”的强大功能和方便灵活的操作方法，使报表的预览和打印都更得心应手。

10、保护措施完善

备有系统自检程序，可对数字表、主控箱、可控硅调节器、专用适配卡以及导线连接情况进行自检。当出现超温、断偶或电偶短路的情况系统将自动关断可控硅调节器，切断加热电流并提示报警。

11、硬件设计合理，制作工艺****

关键部件均采用进口组件，出厂前经过严格的老化和检验。可控硅调节器可提供两路调节输出，为操作者对不同的控温对象转接提供方便。

主要技术指针

★扫描开关寄生电势 ≤ 0.4μV

★分辨力 最高电势测量分辨力0.1μV
最高电阻测量分辨力0.1mΩ

★准确度 电势测量不确定度≤0.01％
电阻测量不确定度≤0.01％
热电偶检定不确定度≤1.2℃(含二等标准热电偶年变化0.7℃)
热电阻检定不确定度≤0.05℃

★恒温的稳定度 热电偶检定过程恒温后炉温变化≤0.2℃/min
热电阻检定过程恒温后油槽温度变化≤0.04℃/min

★冷端自动补偿 当冷端温度在(20±10)℃的范围内时，补偿误差≤0.2℃

★检定温度 热电偶 300～1100℃
热电阻0～300℃(包括低温热电偶)

★检定支数 热电偶可同时检定1～5支
热电阻可同时检定1～5支，热电阻允许在同一温度点上进行多批检定

★一次可连续检定点 热电偶4个

热电阻3个

★检定时间 热电偶检定，正常条件下平均每百度约30分钟

★本检定系统按现行国家计量检定规程进行数据处理

★工作环境环境温度20℃±3℃
相对湿度≤75％

★使用电源 AC 220V±10％50±1HZ
要求接地电阻≤4Ω

系统的硬件配置

HY8051-C热工自动检定系统由高精度数位多用表、主控箱、可控硅调节器、微机系统、恒温装置(检定炉和油槽)以及测量导线和通讯导线组成。
