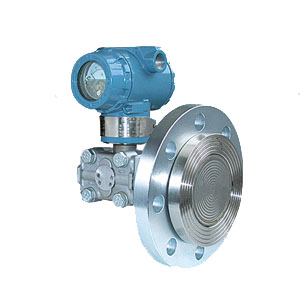

产品名称:单法兰液位变送器
产品说明:
HY3851/1151LT法兰式液位变送器的安装法兰标准按ADSI，
法兰有3〞、4〞规格，法兰等级为150LB(2.5MPa)、300LB。
如用户采用GB9116-88S标准，则DN=80、100、PN=2MPa请注
明。
●测量范围
差压：0-6.2-690KPa
静压：2.5MPa
●选型表
HY3851/1151LT
法兰式液位变送器(****工作压力2.5MPa)
4
0-4～40KPa
5
0-40～250KPa
6
0-0.16～1.0MPa
代码
输出
E
非智能型（4-20mA输出）
S
智能式（HART协议）
代码 公称直径尺寸(mm) 插入筒长度(mm) 高压侧隔膜片材料
A0
80
 平 316LSST
A2
80
 50 316LSST
A4
80
 100 316LSST
A6
80
 150 316LSST
B0
100
 平 316LSST
B2
100
 50 316LSST
B4
100
 100 316LSST
B6
100
 150 316LSST
C0
80
 平 哈氏C-276
C2
80
 50 哈氏C-276
C4
80
 100 哈氏C-276
C6
80
 150 哈氏C-276
D0
100
 平 哈氏C-276
D2
100
 50 哈氏C-276
D4
100
 100 哈氏C-276
D6
100
 150 哈氏C-276
E0
80
 平 钽
F0
100
 平 钽
代码
安装法兰
A
3〞150lb
 碳钢镀锌
B
4〞150lb
C
3〞300lb
D
4〞300lb
代码 结 构 材 料
法兰和接头 排气/排液阀 隔离膜片 灌充液体
22 316不锈钢 316不锈钢 316不锈钢
硅油
23 316不锈钢 316不锈钢 哈氏合金C
24 316不锈钢 316不锈钢 蒙乃尔
25 316不锈钢 316不锈钢 钽
33 哈氏合金C 哈氏合金C 哈氏合金C
35 哈氏合金C 哈氏合金C 钽
代码
选项
M1
0-100%线性指示表
M2
LED数字显示表
M3
LCD显示器
C0
1/2-14NPT锥管内螺纹接头
C1
1/2-14NPT引压接头后部焊接引压管Ф14
C2
丁字形螺纹接头M20×1.5
d
隔爆型dⅡBT4
i
本安型iaⅡCT6
