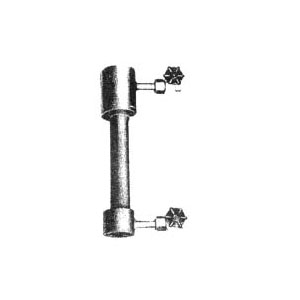

EP平衡器

产品说明:

用途

EP型平衡器是测量液位用的附件。测量低压容器的液位时，采用EP- 64A型单层平衡器；测量锅炉水鼓水位时，应采用EP-64B型双层平衡器。

工作原理

测量低压容器的液位时，当容器内外温差大，或气相容易凝结成液体，就要采用EP-64A型单层平衡器进行测量。将平衡器中充灌隔离液，其重度为ρ₂。

此时，变送器承受的压差△P=ρ₁ (H+h₁+h₂)-ρ₂h₃=ρ₁H-(ρ₂h₃ -ρ₁h₁-ρ₁h₃ )式中(ρ₂h₃-ρ₁h₁-ρ₁h₂)是不变值，变送器上的迁移弹簧可以将这个不变值平衡掉，于是变送器的输出压力一般与测量信号(H)的变化有关。

测量锅炉水鼓水位时应采用EP-64B型双层平衡器，(见图三)。此时，平衡器(1)与水鼓内蒸汽部分相连，水位管(2)与水鼓内水的部分相连，其水位与水鼓内的水位相同，平衡器(1)内的水位保持恒定，并通变送器的低压侧，(变送器负迁移补偿之)，水位管通变送器的高压侧。当蒸汽的压力，温度等恒定时，变送器的输出压力一般与水位的变化有关，而与蒸汽侧导压管的冷凝液高度无关。

结构特点

EP-64A型单层平衡器为一有三个接头的容器，比较简单。

EP-64A型双层平衡器具有平衡器部分及水位管，带2个蒸汽截止阀。

技术指标

型号	名称	工作压力	测量范围
EP-64A	单层平衡器	6.4
EP-64B	双层平衡器	6.4	2
	双层平衡器	6.4	2
