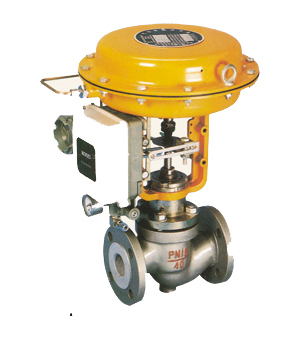

产品名称:精小型气动调节阀
产品说明:
介绍:
 这种阀门的阀体内只有一个阀芯和一个阀座,特点是汇漏量小,易于保证关闭,甚至完全切断,因此,结构上有调节弄和切断型。它们的区别在于阀芯形状不同,前者为柱塞型,后者为平板型。它的另一个特点是介质对阀芯推力大,即不平衡力大,特别是在高压差、大口径时更为严重,所以仅适用于低压差场合,否则应该适当选用推力大的执行机构或配以阀门定位器。
  气开式调节阀随信号压力的增大而流通面积增大;而气关式则相反,随信号压力的增大而流通截面积减少。

特点:
·
顶导向单座调节阀,结构紧凑,部件少、易维修。
·金属阀芯适用多种工作场合,达IV级泄漏标准,软密封结构阀芯达VI级泄漏标准。
·阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
·可调范围大,固有可调比为50。
·执行机构采用多弹簧结构,高度减少30%、重量减轻30%。
·ZXPV型波纹管密封型调节阀,对移动的阀杆形成完全的密封,堵绝流体外漏。
·ZXPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。

材料:
·主要零件材料:
·阀体、阀盖:HT200,ZG230-450,ZG1Cr18Ni9Ti
·阀芯、阀座:1Cr18Ni9Ti,司太莱合金堆焊
·软密封阀芯:增强聚四氟乙烯
·填料:聚四氟乙烯,柔性石墨 ·波纹管:1Cr18Ni9Ti
·垫片:橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
·膜盖:A3 ·波纹膜片:丁晴橡胶夹增强涤纶织物
·弹簧:60SIMN ·阀杆、推杆:2Cr13、1Cr18Ni9Ti ·衬套:2Cr13

技术参数:
公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

KV

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4.0

6.3

10

16

25

40

63

100

160

250

400

630

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

信号范围Pr(KPa)

20~100、40~200

气源压力Ps(MPa)

0.14~0.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

硬阀座:IV级(10-4阀额定容量) 软阀座:VI级

公称压力PN(MPa)

1.0、1.6、4.0、6.4

工作温度t(℃)

常温型

-20~200、-40~240、-60~250

散热型

-40~450、-60~450

高温型

450~560

低温型

-60~-100、-100~-200、-200~-250

本产业性能指标贯彻GB/T4213-92标准

连接标准
法兰标准
铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88 JB/T79-94 法兰密封面型式:PN10 、PN16为凸面;PN40 PN64为凹凸面,阀体为凹面. 薄膜执行机构气信号接口:内螺纹M16×1.5 夹套保温型夹套载热体接口:对焊φ18×4 阀体法兰及法兰端面距离可以按用户指定的标准制造. 如:ANSI JIS JPI等标准
