产品名称:

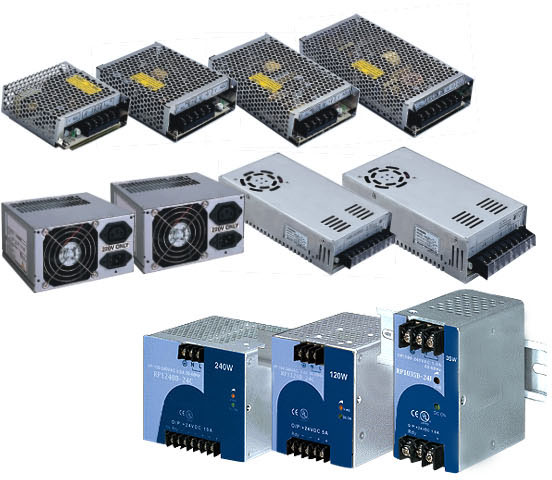

HB系列开关电源

产品说明:

基本参数

　　产品特点：进口器件、高可靠性、内藏滤波器、低纹波、每台满载烧机测试、体积小、重量轻、内附突入电流抑制电路、效率高、工作温度低、 105℃ 输出电容器、寿命长、符合全球电压使用短路保护、过载保护、过压保护等功能。使用场合　　仪器仪表通讯设备单片机自动控制电子设备等产品性能交流输入电压 85～ 132VAC 或 170 ～ 264VAC 可选范围耐压类型初极 / 次极间初极 / 外壳间次极 / 外壳间交流输入频率 47 ～ 63Hz TUV 型 3000VAC 1500VAC 500VAC 效率 25W ： 71% 50W ： 75% 100W ： 79% 200W ： 81% （对于 12V 单组输出型满载）其它型 1500VAC 1500VAC 500VAC 输出稳定度 0.5% 典型值保持时间满负荷时典型值为 20ms 负载稳定度 1% 典型值（对于主输出电路）温度系数 0.02%-0.05%/℃ 输出电压微调范围 ±10%-±15%（对于主输出电路） EMI标准　 (a)FCC PART 15A B 级(b)EN55022,CISPRPUB22A,B级纹波及噪声 1% 峰值（实测小于 20mV) 安全标准满足 (a)UL1012(b)EN60950(IEC950,UL1950) 过电压保护 115% ～ 135% （对于主输出电路）工作环境温度 -10 ～ 60℃ 过载保护所有输出端在有短路，过载时均保护保存环境湿度 -20 ～ +85℃ 规格、尺寸、重量规格型号产品尺寸 (cm) 重量 (Kg) 包装尺寸 (cm) HB-A15W 5V/3A 10×10×4 0.3 11×11×5 12V/1.3A 10×10×4 0.3 11×11×5 24V/0.7A 10×10×4 0.3 11×11×5 HB-A25W 5V/5A 10×10×4 0.37 11×11×5 12V/2.1A 10×10×4 0.37 11×11×5 15V/1.7A 10×10×4 0.37 11×11×5 24V/1.1A 10×10×4 0.37 11×11×5 HB-A35W 5V/7A 13×10×4 0.36 14×11×5 12V/3A 13×10×4 0.36 14×11×5 15V/2.4A 13×10×4 0.36 14×11×5 24V/1.5A 13×10×4 0.36 14×11×5 HB-A40W 5V/8A 12.9×9.8×4 0.45 14×11×5 12V/3.5A 12.9×9.8×4 0.45 14×11×5 15V/2.8A 12.9×9.8×4 0.45 14×11×5 24V/1.8A 12.9×9.8×4 0.45 14×11×5
